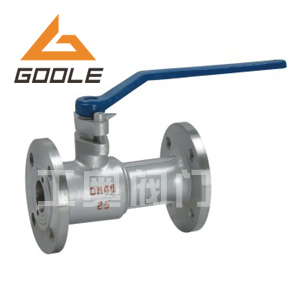

Q41MF球閥式排污閥是工奧閥門公司引進國外先進技術，結合國內實際情況而研制的一種新型產品，現有五個品種三十多個規格，替代截止閥，柱塞閥，閘閥，排污閥的新型閥門，深受國內外用戶信賴，該閥門造型美觀，結構合理，操作簡單，適用壽命是同類閥門的10倍之長。
Q41MF 球閥式排污閥主要密封部件：密封座，填料環均采用高溫，耐磨，耐腐蝕，回彈性強，自潤滑性好，國內最先進的高強度碳石墨材料。每臺閥門均鏡頭強度試驗和氣 密封試驗，連續啟閉5萬次無泄漏，是當前國內節能效果最為顯著的閥門。產品適用于蒸汽，水，氣體，導熱油等，最高溫度可達350℃，閥門外形主要連接尺寸 按截止閥，柱塞閥，閘閥，排污閥標準設計。
Q41MF球閥式排污閥技術參數：
|
PN1.6（16） |
整體法蘭高溫球閥（替代截止閥、柱塞閥） |
|
球閥適用介質 |
水、氣體、蒸氣、油品 |
|
Q41MF球閥式閥體材料 |
HT200 |
|
球閥工作溫度 |
≤300℃ |
Q41MF球閥式排污閥主要外形連接尺寸：
|
公稱通徑 DN（mm） |
球閥式主要尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
B |
Z-Φd |
H |
L0 |
|
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
110 |
160 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
145 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
155 |
250 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
175 |
300 |
|
65 |
290 |
180 |
145 |
120 |
20 |
4-18 |
195 |
300 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
225 |
320 |
|
100 |
350 |
215 |
180 |
155 |
24 |
8-18 |
250 |
320 |
|
125 |
400 |
245 |
210 |
185 |
26 |
8-18 |
270 |
320 |
|
150 |
480 |
280 |
240 |
210 |
28 |
8-23 |
290 |
320 |
Q41MF球閥式排污閥本公司大量有生產，如果客戶項目當中有應用到Q41MF球閥式排污閥，歡迎向本公司咨詢訂購，如果客戶應用到項目當中需要非標型產品也可以咨詢我們， 咨詢熱線：0577-57781012
