J644X型/J744X型液壓、氣動角式快開排泥閥用途采用雙腔隔膜傳動機構替代活塞式結構，無運動磨損，壽命長。膜片內部采用折疊形復合材料，大大提高了膜片的伸長率，延長了膜片的使用壽命，在閥門啟閉過程中，不容易被拉斷，而且能承受更高的壓力。采用電動二位四通換向閥或手動二位四通或向閥集中控制，操作方便，閥門啟閉靈活。此閥主要安裝在個類沉淀池的底部壁外，用以排除池底的泥沙污物。
一、J644X型/J744X型液壓、氣動角式快開排泥閥工作原理及性能
J644/J744X液壓、氣動角式快開排泥閥產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密列性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
二、J644X型/J744X型液壓、氣動角式快開排泥閥主要零件材質
|
型號
|
公稱壓力
PN（MPa）
|
殼體試驗壓力
PN（MPa）
|
隔膜傳動介質
|
隔膜傳動工作壓力
PN（MPa）
|
介質溫度
|
|
JM744X-10
JM644X-10
|
1
|
1.5
|
清水、氣
|
0.15-1.0
|
0-80℃
|

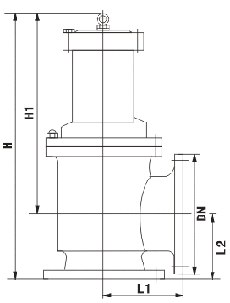

三、J644X型/J744X型液壓、氣動角式快開排泥閥主要主要外形尺寸
|
公稱通徑DN
|
L
|
L1
|
H
|
|
100
|
160
|
120
|
370
|
|
150
|
190
|
150
|
440
|
|
200
|
225
|
190
|
530
|
|
250
|
260
|
220
|
615
|
|
300
|
280
|
260
|
785
|
|
350
|
315
|
300
|
880
|
|
400
|
340
|
340
|
970
|

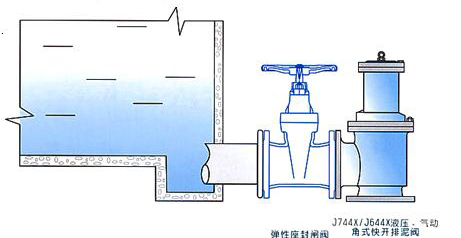

三、J644X型/J744X型液壓、氣動角式快開排泥閥產品安裝圖：
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系列給排水網站網站，如果您訂購J644/J744X液壓、氣動角式快開排泥閥產品請參照上述介紹參數確定您您訂購的DN、壓 力、 材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型J644/J744X液壓、氣動角式快開排泥閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型， 歡迎客戶訪問本公司官方網站：http://watch114.cn 獲取更多的產品信息。
銷售及工程師咨詢電話： 0577-57781012
