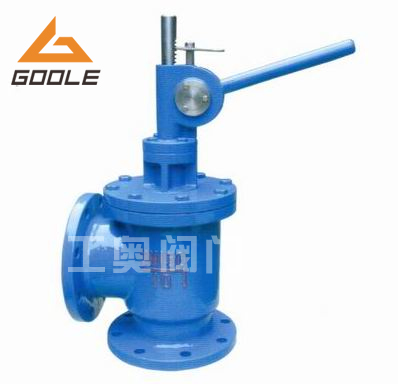

SD44X手動排泥閥主要用于自來水公司各類水池外，用以排除池底泥沙或污物。也可安裝在工作介質為水、氣、油等工業管道中作截流用 工作原理及性能: 本系列產品均由液壓缸和角式截止閥兩大部分組成，液壓缸為動帶動閥板升降，使閥體通道開或閉以達到流體通斷。 液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。
一、SD44X手動排泥閥工作原理：
SD44X手動排泥閥主要由主閥、齒輪箱、具輪手柄、檔位等組成,工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。SD44X手動排泥閥其壽命達兩年以上，開啟速度快，一般 在5秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無滲漏，以便維修更換，如配以電磁換向閥指控 液壓缸，則能實現遠控、自控等。若配手動裝 置，可以4－12臺一排安裝，同時起動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源 。
二、SD44X手動排泥閥壓力、溫度及介質
|
公稱壓力
|
適用溫度
|
手動型適用介質
|
閥標材料
|
閥瓣材料
|
閥體齒輪材料
|
|
PN1.0MPa
|
常溫
|
水、污水、泥沙
|
不銹鋼
|
襯膠板NBR
|
HT200
|
三、SD44X手動排泥閥主要材料：
1. 閥體：HT200
2. 閥架：HT200
3. 齒輪架：HT200
4. 閥桿：不銹鋼
5. 齒輪：碳鋼 相關的其它排泥閥
四、SD44X手動排泥閥相關尺寸：
|
尺寸 規格 |
D |
D1 |
∮ |
L |
H1 |
H |
Z-∮ |
進液接管 G |
|
80 |
195 |
160 |
210 |
135 |
115 |
330 |
4×18 |
1/2 |
|
100 |
215 |
180 |
240 |
145 |
125 |
360 |
8×18 |
1/2 |
|
150 |
280 |
240 |
315 |
185 |
155 |
450 |
8×23 |
1/2 |
|
200 |
335 |
295 |
400 |
220 |
185 |
545 |
8×23 |
1/2 |
|
250 |
390 |
350 |
460 |
250 |
215 |
610 |
12×23 |
1/2 |
|
300 |
440 |
400 |
555 |
280 |
240 |
680 |
12×23 |
1/2 |
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系列給排水網站網站，如果您訂購SD44X手動排泥閥產品請參照上述介紹參數確定您您訂購的DN、壓力、 材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型SD44X手動排泥閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型， 歡迎客戶訪問本公司官方網站：http://watch114.cn 獲取更多的產品信息。
銷售及工程師咨詢電話： 0577-57781012
排泥閥系列產品向您推薦：HB100S角式隔膜排泥閥、JM742X隔膜式池底排泥閥
