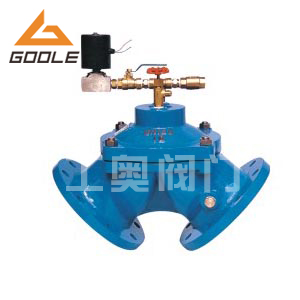

一、 HB100S角式隔膜排泥閥簡介
HB100S角式隔膜排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉淀池底部，用以排除池底沉定的泥和污物。角式隔膜排泥閥內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。角式隔膜排泥閥，內部具有特殊強化隔膜片，不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用特點。角式隔膜排泥閥主要適用于水廠、水處理廠、做為排除水池泥沙及污物。
二、HB100S角式隔膜排泥閥壓力相關數據
|
公稱壓力
|
殼體試驗壓力MPa
|
密封試驗壓力MPa
|
|
1.0
|
1.5
|
1.1
|
|
1.6
|
2.4
|
1.6
|
三、HB100S角式隔膜排泥閥主要零部件材質
|
零件名稱
|
閥體、閥蓋
|
閥瓣、彈簧
|
薄膜
|
|
材料
|
鑄鐵
|
不銹鋼
|
尼龍強SX橡膠
|

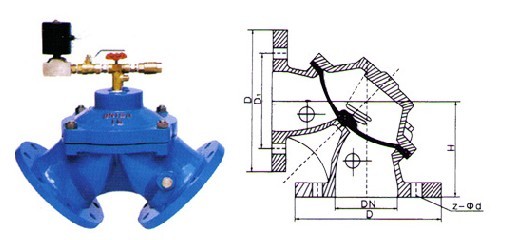

四、HB100S角式隔膜排泥閥外形尺寸（法蘭連接尺寸符合GB4216）
|
型號
尺寸
|
H7B100S-0.6、HB100S-0.6
|
|||
|
公稱通徑
|
H
|
D
|
D1
|
Z-∮d
|
|
80
|
140
|
195
|
160
|
4-18
|
|
100
|
150
|
215
|
180
|
8-18
|
|
150
|
185
|
280
|
240
|
8-23
|
|
200
|
245
|
335
|
295
|
8-23
|
|
250
|
340
|
395
|
350
|
12-23
|
|
300
|
395
|
445
|
400
|
12-23
|
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系列給排水網站網站，如果您訂購HB100S角式隔膜排泥閥產品請參照上述介紹參數確定您您訂購的DN、壓力、材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型HB100S角式隔膜排泥閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型， 歡迎客戶訪問本公司官方網站：http://watch114.cn 獲取更多的產品信息。
