600X水力電動控制閥

600X水力電動控制閥是一種智能型閥門產品，一般安裝在排水及工業管道當中實現自動控制，操作靈敏。600X水力電動控制閥還有首體積小、重輕、維修簡單等優點歡迎選購

詳細介紹

一、600X水力電動控制閥簡介：

600X水力電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于安裝在給排水及工業系統管路中的自動控制,控制反應準確快速，600X水力電動控制閥根據電信號遙控開啟和關閉電動控制閥實現遙控管路系統的開啟和關閉，實現遠程操作。可取代用來啟閉閘閥或蝶閥的大型電動裝置,體積小,重量輕,維修簡單,使用方便,安全可靠。

二、600X水力電動控制閥標準規范：

設計制造標準：

結構長度標準：GB/T12221-2005

連接法蘭標準：GB/T9113

壓力溫度等級：GB/T12224-2005

試驗檢驗標準：GB/T13927-2008

三、600X水力電動控制閥應用范圍：

水力電動控制閥應用于給排水及工業系統管路、各種管路、水系統等。

四、600X水力電動控制閥運行原理及特點：

當600X水力電動控制閥從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

600X水力電動控制閥關閉速度可調，平穩關閉而不產生壓力波動。紅閥水力電動控制閥體積小、重量輕、維修簡單、使用方便、安全可靠．電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

五、600X水力電動控制閥壓力主要技術參數：

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

六、600X水力電動控制閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

七、600X水力電動控制閥主要連接尺寸：

以上標識分別是：1、電磁向?qū)чy2、針閥3、球閥4、主閥

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	194	136	342	250	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	194	136	342	250	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	194	136	342	250	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	240	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	240	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	255	255	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	280	280	175	430	315	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	332	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	375	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	408	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	485	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	550	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	630	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	735	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	788	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	850	460	1070	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	905	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	970	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1050	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1135	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

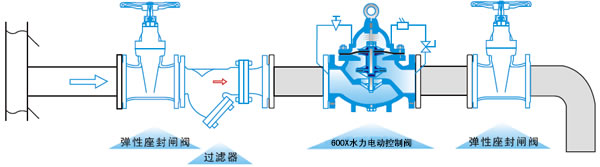

八、600X水力電動控制閥產品安裝圖：

客戶訂購須知：

尊敬的客戶您好，歡迎訪問本公司水力控制閥系列給排水網站網站，如果您訂購600X水力電動控制閥產品請參照上述介紹參數確定您您訂購的DN、壓力、材質等相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型600X水力電動控制閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型，歡迎客戶訪問本公司官方網站：http://watch114.cn 獲取更多的產品信息。

銷售及工程師咨詢電話： 0577-57781012

工奧閥門公司水力控制閥系列產品為您推薦：100X遙控浮球閥、200X減壓閥、300X型緩閉止回閥、400X流量控制閥、500X泄壓閥等等。
