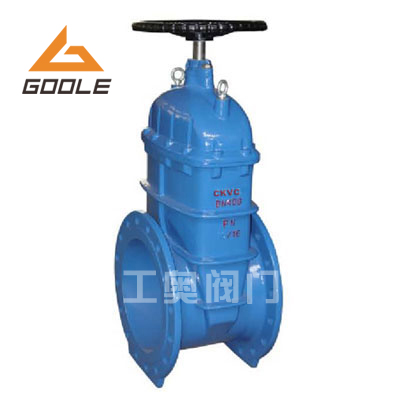

大口徑彈性座封閘閥Z545X是一種大口徑的產品從DN500-1200；同時本公司有電動式大口徑彈性座封閘閥及帶傘齒輪式彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動系統執形機構。密封及防銹功能極佳，產品安全可靠，使用壽命長?？梢粤⑹交蛘吲P式安裝于項目當中，廣泛的應用于各類排水系統、污水處理系統、市政建設及礦山、冶金電廠等項目。
一、大口徑彈性座封閘閥技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：500～1200mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
二、大口徑彈性座封閘閥主要零部件材質：
|
NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
3 |
內六角螺栓 |
碳化處理 |
|
4 |
密封圈 |
三元乙丙或丁腈橡膠 |
|
5 |
閥蓋 |
灰鑄鐵、球墨球鐵、鑄鋼 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
“O”形密封圈 |
丁腈橡膠 |
|
8 |
止推軸承 |
錫青銅 |
|
9 |
螺栓 |
碳鋼、合金鋼 |
|
10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
11 |
防塵罩 |
丁腈橡膠 |
|
12 |
手輪 |
可鍛鑄鐵 |

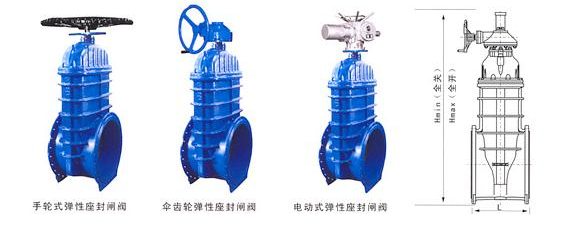

三、大口徑彈性座封閘閥外形連接尺寸：
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
Hmin（全關） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
Hmax（全開） |
165 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（電動） |
電動裝置可由用戶指定 |
||||||
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系 列給排水網站網站，如果您訂購大口徑彈性座封閘閥產品請參照上述介紹參數確定您您訂購的DN、壓力、 材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型大口徑彈性座封閘閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇 型， 銷售及工程師咨詢電話： 0577-57781012 13868629136
