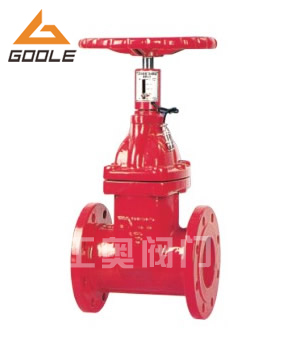

RVSX暗桿信號彈性座封閘閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥，可以明顯指示閥門開度，若安裝位置較低，則需用附開度指示閘閥。
一、RVSX暗桿信號彈性座封閘閥結構特點：
1、閥座底部無凹槽且為平底式結構，與閥體通徑一致，避免雜物淤積，使流體暢通無阻。
2、閥體閥蓋內外涂裝無毒性環氧樹脂，其厚度不低于，在使用中不開裂，不脫落。
3、閥板表面全包覆橡膠，橡膠與骨芯架結合牢固，不易脫落，彈性優良。
4、信號彈性座封閘閥的閥桿與閥蓋之間上密封采用三道O型橡膠密封圈，閥桿轉動輕便，密封可靠且使用壽命長。
5、閥體采用精密鑄造工藝，與閥板精確吻合，密封性能好、互換性能好。
6、信號彈性座封閘閥閥門零部件表面和內件材料均不受水腐蝕，可直接用于生活飲用水系統。

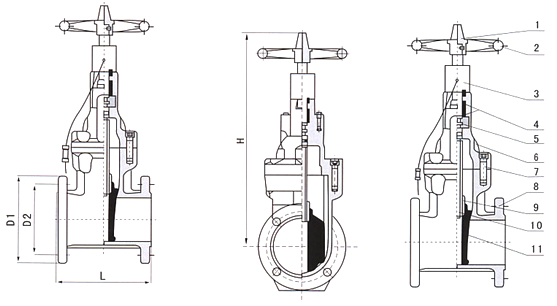

二、RVSX暗桿信號彈性座封閘閥主要零部件介紹：
|
NO.
|
零件名稱
|
材質
|
|
1
|
傳動帽
|
球墨鑄鐵、鑄鋼
|
|
2
|
手輪
|
可鍛鑄鐵
|
|
3
|
防塵罩
|
塑料
|
|
4
|
密封圈
|
丁腈橡膠、三元乙丙
|
|
5
|
止推軸承
|
錫青銅
|
|
6
|
閥蓋
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
7
|
螺栓
|
碳鋼、不銹鋼
|
|
8
|
閥體
|
碳鋼、球墨鑄鐵、鑄鋼
|
|
9
|
銅螺母
|
錫青銅
|
|
10
|
閥桿
|
不銹鋼
|
|
11
|
三、RVSX暗桿信號彈性座封閘閥外形連接尺寸：
|
公稱通徑
|
L
|
D1
|
D2
|
D3
|
H
|
B
|
f
|
n-Φd
|
配用螺給
|
||||
|
mm
|
inch
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
||||||
|
40
|
1 1/2″
|
165
|
88
|
110
|
150
|
310
|
18
|
3
|
4-Φ18
|
M16
|
|||
|
50
|
2″
|
178
|
102
|
125
|
165
|
340
|
20
|
3
|
4-Φ18
|
M16
|
|||
|
65
|
2 1/2″
|
190
|
122
|
145
|
185
|
370
|
20
|
3
|
4-Φ18
|
M16
|
|||
|
80
|
3″
|
203
|
133
|
160
|
200
|
410
|
22
|
3
|
8-Φ18
|
M16
|
|||
|
100
|
4″
|
229
|
158
|
180
|
220
|
450
|
24
|
3
|
8-Φ18
|
M16
|
|||
|
125
|
5″
|
254
|
184
|
210
|
250
|
480
|
26
|
3
|
8-Φ18
|
M16
|
|||
|
150
|
6″
|
267
|
212
|
240
|
285
|
550
|
26
|
3
|
8-Φ23
|
M20
|
|||
|
200
|
8″
|
292
|
268
|
295
|
340
|
630
|
30
|
3
|
8-Φ23
|
12-Φ23
|
M20
|
||
|
250
|
10″
|
330
|
320
|
350
|
355
|
405
|
750
|
32
|
3
|
12-Φ23
|
12-Φ27
|
M20
|
M24
|
|
300
|
12″
|
356
|
370
|
400
|
410
|
460
|
820
|
32
|
4
|
12-Φ23
|
12-Φ27
|
M20
|
M24
|
|
350
|
14″
|
381
|
430
|
460
|
470
|
520
|
980
|
36
|
4
|
16-Φ23
|
16-Φ27
|
M20
|
M24
|
|
400
|
16″
|
406
|
482
|
515
|
525
|
580
|
1010
|
38
|
4
|
16-Φ27
|
16-Φ31
|
M24
|
M27
|
|
450
|
18″
|
432
|
532
|
565
|
585
|
640
|
1195
|
40
|
4
|
20-Φ27
|
20-Φ31
|
M24
|
M27
|
|
500
|
20″
|
457
|
585
|
620
|
650
|
715
|
1270
|
42
|
4
|
20-Φ27
|
20-Φ34
|
M24
|
M30
|
|
600
|
24″
|
508
|
685
|
725
|
770
|
840
|
1390
|
48
|
5
|
20-Φ31
|
20-Φ37
|
M27
|
M33
|
|
700
|
28″
|
610
|
800
|
840
|
|
895
|
1550
|
40
|
5
|
24-Φ31
|
|
M27
|
|
|
800
|
32″
|
660
|
905
|
950
|
|
1015
|
1750
|
44
|
5
|
24-Φ34
|
|
M30
|
|
|
900
|
36″
|
711
|
1005
|
1050
|
|
1115
|
1950
|
46
|
5
|
28-Φ34
|
|
M30
|
|
|
1000
|
40″
|
811
|
1110
|
1160
|
|
1230
|
2170
|
50
|
5
|
28-Φ38
|
|
M33
|
|
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系 列給排水網站網站，如果您訂購RVSX暗桿信號彈性座封閘閥產品請參照上述介紹參數確定您您訂購的DN、壓力、 材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型RVSX暗桿信號彈性座封閘閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型， 歡迎客戶訪問本公司官方網站：http://watch114.cn 獲取更多的產品信息。
