產品展示
當前位置: 首頁 > 產品展示 > 彈性座封閘閥

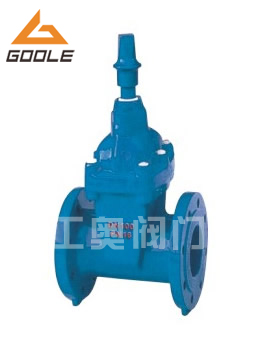

RVCX埋地式彈性座軟密封閘閥由閥體、閥蓋、閥桿、閥桿螺母、閘板等零件組成。此閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長凳顯著優點，采用全通徑，暗桿操作，中法蘭用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力 、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
一、RVCX埋地式彈性座封閘閥主要性能參數：
|
壓力等級
|
1.0MPa、1.6MPa、2.5MPa
|
|
閥體耐壓
|
1.5MPa、2.4MPa、3.75MPa
|
|
密封試驗
|
1.1MPa、1.76MPa、2.75MPa
|
|
工作溫度
|
0～80℃
|
|
適用介質
|
水、油、蒸氣等
|
二、RVCX埋地式彈性座封閘閥特點：
1、RVCX埋地式彈性座封閘閥整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2、有優秀的防腐性能，殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3、RVCX埋地式彈性座封閘閥可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料
三、RVCX埋地式彈性座封閘閥主要零件材料：
|
序號
|
名稱
|
材料
|
序號
|
名稱
|
材料
|
|
1
|
閥體
|
球墨鑄鐵
|
8
|
止推墊
|
錫青銅
|
|
2
|
閘板
|
球墨鑄鐵外覆EPDM
|
9
|
軸套
|
錫青銅
|
|
3
|
螺栓
|
鍍鋅
|
10
|
螺栓
|
鍍鋅
|
|
4
|
密封圈
|
NBR
|
11
|
軸蓋
|
球墨鑄鐵
|
|
5
|
閥蓋
|
球墨鑄鐵
|
12
|
防塵罩
|
NBR
|
|
6
|
閥桿
|
不銹鋼
|
13
|
手輪
|
鑄鐵
|
|
7
|
“O”形密封圈
|
NBR
|
14
|
緊固螺母
|
鍍鋅
|
四、RVCX埋地式彈性座封閘閥主要尺寸及重量：
|
型號
|
公稱口徑DNmm
|
L
|
D1
|
D
|
Z-Φd
|
H
|
||
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|||||
|
RVC(H)X
Z45X Z41X |
50
|
180
|
125
|
165
|
4-Φ18
|
268
|
||
|
65
|
190
|
145
|
185
|
4-Φ18
|
296
|
|||
|
80
|
240
|
160
|
200
|
8-Φ18
|
340
|
|||
|
100
|
250
|
180
|
235
|
8-Φ18
|
367
|
|||
|
125
|
254
|
210
|
250
|
8-Φ18
|
424
|
|||
|
150
|
280
|
240
|
290
|
8-Φ23
|
515
|
|||
|
200
|
300
|
295
|
340
|
8-23
|
12-23
|
550
|
||
|
250
|
380
|
350
|
355
|
410
|
12-23
|
12-25
|
685
|
|
|
300
|
400
|
400
|
410
|
460
|
12-23
|
12-25
|
760
|
|
|
350
|
430
|
460
|
470
|
520
|
16-23
|
16-25
|
845
|
|
|
400
|
406
|
515
|
525
|
580
|
16-26
|
16-30
|
945
|
|
|
450
|
432
|
565
|
585
|
640
|
20-26
|
20-30
|
1020
|
|
|
500
|
457
|
620
|
650
|
715
|
20-26
|
20-34
|
1140
|
|
|
600
|
508
|
725
|
770
|
840
|
20-30
|
20-36
|
1320
|
|
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系列給排水網站網站，如果您訂購RVCX埋地式彈性座封閘閥產品請參照上述介紹參數確定您您訂購的DN、壓力、 材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型RVCX埋地式彈性座封閘閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型， 歡迎客戶訪問本公司官方網站：http://watch114.cn 獲取更多的產品信息。
銷售及工程師咨詢電話： 0577-57781012 13868629136 蔡先生
工奧閥門公司彈性座封閘閥系列產品為您推薦：RVEX電動彈性座封閘閥、RVSX暗桿信號彈性座封閘閥 、RVHX(Z45X)暗桿彈性座封閘閥、RRHX明桿彈性座封閘閥
