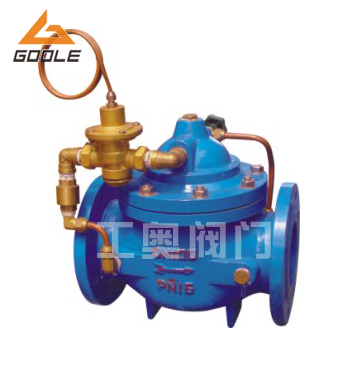

LH45X限流止回閥主要用于多泵并聯使用時安裝與水泵壓出口，起限制水泵工作流量，防止停泵回流作用限制水泵大流量，低效率時運行，同時微阻緩閉止回停泵時，關閉無水錘現象；還可以防止水泵過載超額定電流燒壞電 機；有無級調節揚程功能；限制揚程可調范圍0.1-0.6MPa，壓力設定在0.1MPa；可調介質溫度在0-150℃之間。
一、LH45X限流止回閥功能和作用：
1、限流功能該閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，多工作泵起限制 流量作用，使泵在較高效率狀態下工作；防止電動機愛水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效 果。其限流原理為：依據水泵的設計工況揚程，導閥自動檢測并控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。該閥設定一個控制工作氣揚 程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小?？刂茪鈸P(yáng)程的設定可以按電 機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。
2、止回功能.該閥的止回功能完全等同于微阻緩閉止 回閥，且無關閉噪聲，零回流。此閥主要用于多泵并聯使用時安裝與水泵壓出口，起限制水泵工作流量，防止停泵回流作用。
二、LH45X限流止回閥主要零部件材質：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
O形圈
|
丁腈橡膠
|
三、LH45X限流止回閥產品規格尺寸：
|
公稱通徑
|
尺 寸
|
|||||
|
DN（am）
|
L
|
A1
|
A
|
H1
|
H
|
F
|
|
20
|
150
|
200
|
282
|
106
|
172
|
116
|
|
25
|
160
|
200
|
282
|
106
|
172
|
116
|
|
32
|
180
|
200
|
282
|
106
|
172
|
116
|
|
40
|
200
|
210
|
320
|
137
|
225
|
168
|
|
50
|
203
|
210
|
320
|
137
|
225
|
168
|
|
65
|
216
|
215
|
330
|
145
|
270
|
180
|
|
80
|
241
|
220
|
330
|
178
|
289
|
210
|
|
100
|
270
|
230
|
410
|
232
|
375
|
284
|
|
125
|
292
|
245
|
420
|
286
|
420
|
310
|
|
150
|
330
|
260
|
420
|
318
|
450
|
370
|
|
200
|
400
|
280
|
430
|
413
|
722
|
463
|
|
250
|
480
|
300
|
450
|
502
|
769
|
525
|
|
300
|
550
|
320
|
460
|
600
|
906
|
625
|
|
350
|
622
|
340
|
470
|
638
|
1480
|
705
|
|
400
|
685
|
360
|
480
|
677
|
1027
|
778
|
|
450
|
750
|
360
|
480
|
677
|
1027
|
778
|
|
500
|
811
|
410
|
780
|
750
|
1110
|
690
|
|
600
|
935
|
456
|
888
|
850
|
1286
|
785
|
四、LH45X限流止回閥功能和作用：
LH45X限流止回閥介質流動方向應與閥體箭頭方向一致，可以外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；閥上的1/2管接頭應安裝在水泵入口處；可水平安裝也可以垂直安裝；限流止回閥的需求揚程大于0.1MPa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸增大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2-3次，每次運行3-5分鐘，出口壓力不變即完成調試工作；視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物。
