HC41X消聲止回閥由閥體，閥座，閥瓣，軸承及彈簧等主要零件組成，內部水流通路采用流線型設計，水頭損失極小，與同類止回閥比較約為1/2-1/3，同時于停泵時其閥瓣關閉行程很短，且具有結構長度短特點，可達快速關閉，避免水錘產生且防止巨大水擊聲，形成靜音效果。適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，HC41X消聲止回閥快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
一、HC41X消聲止回閥主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
二、HC41X消聲止回閥性能規范：
| 公稱壓力（MPa） | 1.0 | 1.6 | |
| 密封試驗壓力（MPa） | 1.1 | 1.76 | |
| 殼體試驗壓力（MPa） | 1.5 | 2.4 | |
| 適用溫度（℃） | ≤80℃ | ||
| 材料 | 閥體 | HT200,304 | |
| 導向套 | HT200,304 | ||
| 閥瓣 | HT200,304 | ||
| 密封圈 | 橡膠 | ||
| 彈簧 | 不銹鋼 | ||
三、HC41X消聲止回閥制造標準：
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

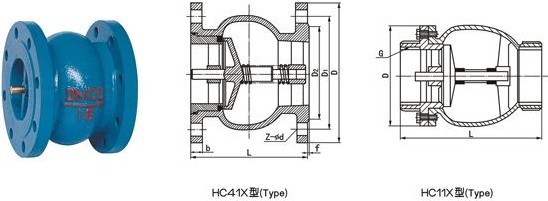

四、HC41X消聲止回閥規格尺寸：
|
公稱通徑 |
L |
PNl0 |
PNl6 |
PN25 |
|||||||||||||||
|
b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
||
|
40 |
100 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
|
50 |
100 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
99 |
165 |
125 |
4-18 |
|
65 |
120 |
20 |
3 |
122 |
185 |
145 |
4-18 |
20 |
3 |
122 |
185 |
145 |
4-18 |
22 |
3 |
118 |
185 |
145 |
8-18 |
|
80 |
140 |
22 |
3 |
133 |
200 |
160 |
8-18 |
22 |
3 |
133 |
200 |
160 |
8-18 |
24 |
3 |
132 |
200 |
160 |
8-18 |
|
100 |
160 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
156 |
235 |
190 |
8-22 |
|
125 |
180 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
270 |
220 |
8-26 |
|
150 |
200 |
26 |
3 |
212 |
285 |
240 |
8-22 |
26 |
3 |
212 |
285 |
240 |
8-22 |
28 |
3 |
211 |
300 |
250 |
8-26 |
|
200 |
220 |
28 |
3 |
268 |
340 |
295 |
8-22 |
30 |
3 |
268 |
340 |
295 |
12-22 |
30 |
3 |
274 |
360 |
310 |
12-26 |
|
250 |
240 |
28 |
3 |
320 |
395 |
350 |
12-22 |
32 |
3 |
320 |
405 |
355 |
12-26 |
32 |
3 |
330 |
425 |
370 |
12-30 |
|
300 |
280 |
28 |
4 |
370 |
445 |
400 |
12-22 |
32 |
4 |
370 |
460 |
410 |
12-26 |
34 |
4 |
389 |
485 |
430 |
16-30 |
|
350 |
320 |
30 |
4 |
428 |
500 |
460 |
16-22 |
36 |
4 |
428 |
520 |
470 |
16-26 |
38 |
4 |
450 |
555 |
490 |
16-33 |
|
400 |
360 |
32 |
4 |
482 |
565 |
515 |
16-26 |
38 |
4 |
482 |
580 |
525 |
16-80 |
40 |
4 |
505 |
620 |
550 |
16-86 |
|
450 |
400 |
32 |
4 |
532 |
615 |
565 |
20-26 |
40 |
4 |
532 |
640 |
585 |
20-30 |
42 |
4 |
555 |
670 |
600 |
20-36 |
|
500 |
440 |
34 |
4 |
585 |
670 |
620 |
20-26 |
42 |
4 |
585 |
715 |
650 |
20-33 |
44 |
4 |
615 |
730 |
660 |
20-36 |

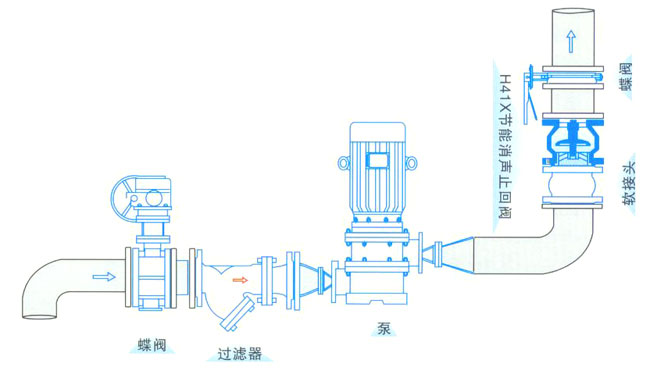

五、HC41X消聲止回閥安裝示意圖：
