SCARX污水復合式排氣閥為圓桶式閥體，其內部主要有不銹鋼浮球及塞頭。SCARX污水復合式排氣閥裝設計于泵浦出水口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，管內一旦出現負壓時，此閥能迅速吸入空氣，以確保管線不會因負壓面被損壞。
一、SCARX污水復合式排氣閥作用及運用原理：
當管內開始注水時，塞頭停留在開位置，進行大量排氣，當空氣排完時，閥體內腔積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如 有少量空氣聚集在閥內至相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當帛水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟， 吸入空氣確保管線安全。
二、SCARX污水復合式排氣閥主要零部件材質：
| 序號 | 名稱 | 材質 |
| 1 | 械桿B | 不銹鋼、錫青銅 |
| 2 | 活塞 | 不銹鋼、錫青銅 |
| 3 | 頂塞 | 鋁青銅+橡膠 |
| 4 | 杠桿A | 不銹鋼、錫青鉛 |
| 5 | 墊圈環 | 合成橡膠 |
| 6 | 導套 | 不銹鋼、鑄黃銅 |
| 7 | 杠桿架 | 不銹鋼、鑄黃銅 |
| 8 | 浮球 | 不銹鋼 |
| 9 | 閥蓋 | 灰鑄鐵、Q4400-15 |
| 10 | 閥體 | 灰鑄鐵、Q4400-15 |
| 11 | 排氣帽 | 灰鑄鐵、Q4400-15 |

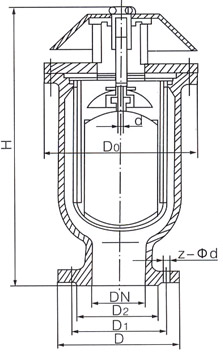

三、SCARX污水復合式排氣閥外形連接尺寸：
|
公稱通徑 DN(mm)
|
D
|
D1
|
D2
|
D3
|
H
|
Z-Φd
|
|
50
|
160
|
125
|
102
|
205
|
495
|
4-18
|
|
80
|
195
|
160
|
135
|
270
|
600
|
4-18
|
|
100
|
215
|
180
|
158
|
285
|
760
|
8-18
|
|
150
|
280
|
240
|
212
|
340
|
860
|
8-22
|
|
200
|
335
|
295
|
268
|
400
|
1010
|
8-22
|
|
250
|
390
|
350
|
319
|
465
|
1210
|
12-22
|
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系 列給排水網站網站，如果您訂購SCARX污水復合式排氣閥產品請參照上述介紹參數確定您您訂購的DN、壓力、 材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型SCARX污水復合式排氣閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型， 銷售及工程師咨詢電話： 0577-57781012
