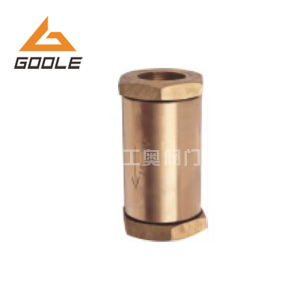

Y13X型比例式減壓閥也是一種自動閥門。該閥利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。Y13X比例式減壓閥外形美觀、內件抗磨損、耐腐蝕、比例準確、工作平穩。廣泛應用于生活給水、消防分區供水系統。
一、Y13X比例式減壓閥結構特點及工作原理
Y13X型比例式減壓閥主 要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。本閥閥體由兩部分組成，并采用內螺紋連接式。閥內有活塞為燈罩式，底部有數個圓孔，底面 接有閥座（丁腈橡膠）與閥體直接密封。該閥結構嚴謹、新穎、運行流暢（水流穩，無噪聲）、體形輕巧（節約安裝空間）、便于安裝、減壓比例穩定，即減“動 壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。
二、Y13X比例式減壓閥工作原理
Y13X型比例式減壓閥在進口壓力 流動介質的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構 成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。
三、Y13X比例式減壓閥外形連接尺寸
|
公稱通徑DN（MM）
|
尺寸（MM）
|
||
|
C
|
L
|
D
|
|
|
15
|
1/2"
|
80
|
50
|
|
20
|
3/4"
|
80
|
50
|
|
25
|
1"
|
90
|
54
|
|
32
|
1 1/4"
|
100
|
60
|
|
40
|
1 1/2"
|
110
|
68
|
|
50
|
2"
|
120
|
80
|
客戶訂購須知：
尊敬的客戶您好，歡迎訪問本公司水力控制閥系列給排水網站網站，如果您訂購Y13X比例式減壓閥產品請參照上述介紹參數確定您您訂購的DN、壓力、 材質 等 相關信息，可以直接向本公司銷售部訂購。如果客戶需要非標型Y13X比例式減壓閥產品需要咨詢本公司工程師聯系訂購非標型產品或者選擇型， 歡迎客戶訪問本公司官方網站：http://watch114.cn 獲取更多的產品信息。
銷售及工程師咨詢電話： 0577-57781012
