ZSJZ水流指示器用于自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，也可用于啟動消防水泵的控制開關。有帶延時電路ZSJZ（A型）和不帶延時電路的 ZSJZ(B型)，每種型號有：DN50-DN300八種規格，供不同管道使用。

 一、ZSJZ水流指示器技術參數：

1、額定工作壓力：1.2MPa，耐水壓2.4MPa

2、其動作流量范圍15-37.5L/min

3、提供常開、常閉觸電一付

4、觸電容量：AC220V/5A；DC24V/3A

二、ZSJZ水流指示器特點：

1、結構緊湊、外型美觀，規格齊全，豎直安裝在水平管道上。

2、DN50、65、80（mm）水流指示器采用螺紋連接，DN80、100、125、150、200、250（mm)的水流指示器采用法蘭連接。

3、同時提供常開和常閉觸點接線方式，供用戶選擇連接使用。

三、ZSJZ水流指示器技術參數：

1、額定工作壓力：1.2MPa，耐水壓：2.4MPa，歷時5min，不應變形，泄漏。

2、其動作流量壓力范圍為：＞15至≤37.5升/分鐘。

3、當管道內水的流速達4.5米/秒時，水頭損失不大于0.02MPa。

4、提供常開、常閉觸點一付。公共線：蘭色；常開觸點：黃色；常閉觸點：紅色。觸點容量：AC220V/5A；DC24V/3A。

四、ZSJZ水流指示器主要零部件材質：

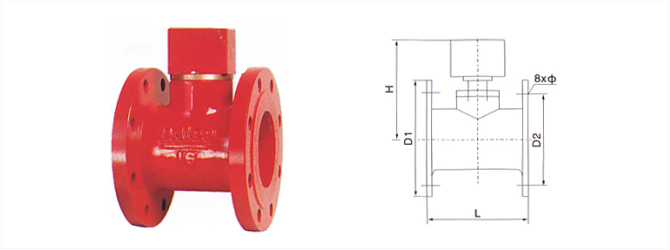

五、ZSJZ水流指示器外形連接尺寸：

六、ZSJZ指示器安裝與維護：
1、 ZSJZ型<螺紋式>水流指示器安裝采用丁字管螺紋連接，將丁字管中間螺紋同水流指示器連接，其它兩端同管道連接，此產品適用于管徑50、65、80三種。
2、 ZSJZ型<焊接式>水流指示器安裝采用在預定位置，按產品規格，分別鉆孔，然后將水流指示器底座取下焊接在管道上，去掉留在內臂鐵瘤，鉆孔尺寸80以下規格,鉆孔 33mm,100以上鉆孔48mm。
3、 ZSJZ型<法蘭式>水流指示器安裝采用三通法蘭直接同管道法蘭連接，適用于管徑100mm以上，三通管長度為180mm。
4、 接線、按線端“+"紅線接電源“+"DC24V,"-"端黑線接地線"常開"端黃線接報警系統信號端，"公共點“藍線為減少引線可同"+"端相接。
5、 連接指示器管路，必須保證同前后直管長度不小于管路直徑5倍，安裝時應保證水流指示器與管道中心水平面垂直，銘牌上的箭頭方向應與水流方向一致，水流指示口調試和定期檢查，可打開分區未端試驗裝置，放通水流進行模擬試驗
